StemuStore - FRIWA

Hygiene-Schichtlade-Systemspeicher mit Frischwassermodul und Heizkreisset.

Als Zentrum eines zukunftsicheren Wärmesystems besitzt der StemuStore eine Vielzahl von Vorteilen, die für ein sparsames  Wärmekonzept von großer Bedeutung sind. Erst mit einem multivalenten Systemspeicher, wie dem StemuStore, ist die Nutzung von Alternativenergien, wie Solar, Holz und Wärme aus der Umgebungsluft effizient möglich. Ob Öl-, Gas-, Holz-, Sonnen-, Erd- oder Umgebungsluftenergie, einzeln oder kombiniert; der StemuStore sammelt und speichert die Wärme verschiedenster Energiequellen und führt sie dem Heizkreislauf bei Bedarf zu.

Bekanntlich wird die Leistungsgröße von konventionellen Heizkesseln nach den niedrigsten Außentemperaturen, die im Laufe der letzten zehn Jahre im Durchschnitt vorlagen, ausgewählt. Nachweislich treten diese aber nur zu weniger als 5 % im Jahr auf. Meistens sind Temperaturen um 0 bis +5 Grad vorherrschend, so dass vorhandene Heizkessel überwiegend weit überdimensioniert sind. Dies hat zur Folge, dass ein überhöhter Energieverbrauch durch häufige Kesselstarts entsteht. Der StemuStore hingegen wirkt wie eine Pufferbatterie und ist so konstruiert, dass er große Kesselleistung aufnimmt, einspeichert und bedarfsgerecht dem Heizsystem wieder zuführt. Neben der Energieeinsparung wird so, durch Senkung der Kesselstarts, die Höhe des Schadstoffausstoßes im großen Umfang verringert. Zusätzliche Kosteneinsparungen sind durch geringeren Verschleiß der Brennerbauteile, bedingt durch die Reduzierung der Kesselstarts, möglich.

Der StemuStore ist ein Multivalentspeicher mit einem hocheffizienten Frischwassermodul, sowie einer sehr effizienten solaren Einschichtung. Das Gesamtvolumen beträgt 810 Liter. Gerade im Bereich der Heizungssanierung ermöglicht diese Kombination eine Platz- und Energiesparende Lösung. Dieser Vorteil ist auch im Neubau nicht zu unterschätzen. Durch die Brauchwasserbereitung im Durchlaufprinzip, besitzt der StemuStore Hygienespeicherqualitäten und es bedarf keiner weiteren Maßnahmen gegen Legionellengefährdung. Beim StemuStore verwendet wir die äußerst bewährte Solarpipetechnik. Diese ausgeklügelte Schichtungstechnik, die je nach Temperaturniveau die aufgenommene Solarenergie in die richtigen Temperaturzonen verteilt und in einem entscheidenden Bereich für ständig kühles Pufferwasser sorgt, erhöht den Wirkungsgrad Ihrer Solaranlage und garantiert eine schnelle Nutzung der Sonnenenergie. Das bis in den untersten Bereich geführte Rücklaufwasser wird in die jeweiligen Temperaturregionen eingeschichtet und nimmt so nicht nur die maximal mögliche Wärme auf, sondern kühlt wiederum den unteren Solarbereich ab und schafft dadurch Platz für weitere kostenlose Solarenergie. Wärmeleitkammern sorgen für eine beruhigte Entnahme und Rückspeisung des Heizungswassers. Eine Maßnahme, die jeder Schichtenspeicher besitzen sollte.

Eine passgenaue, FCKW-freie, Vliesisolierung garantiert sehr geringe Abstrahlungsverluste.

Herstellergarantie: 5 Jahre gegen Durchrosten.

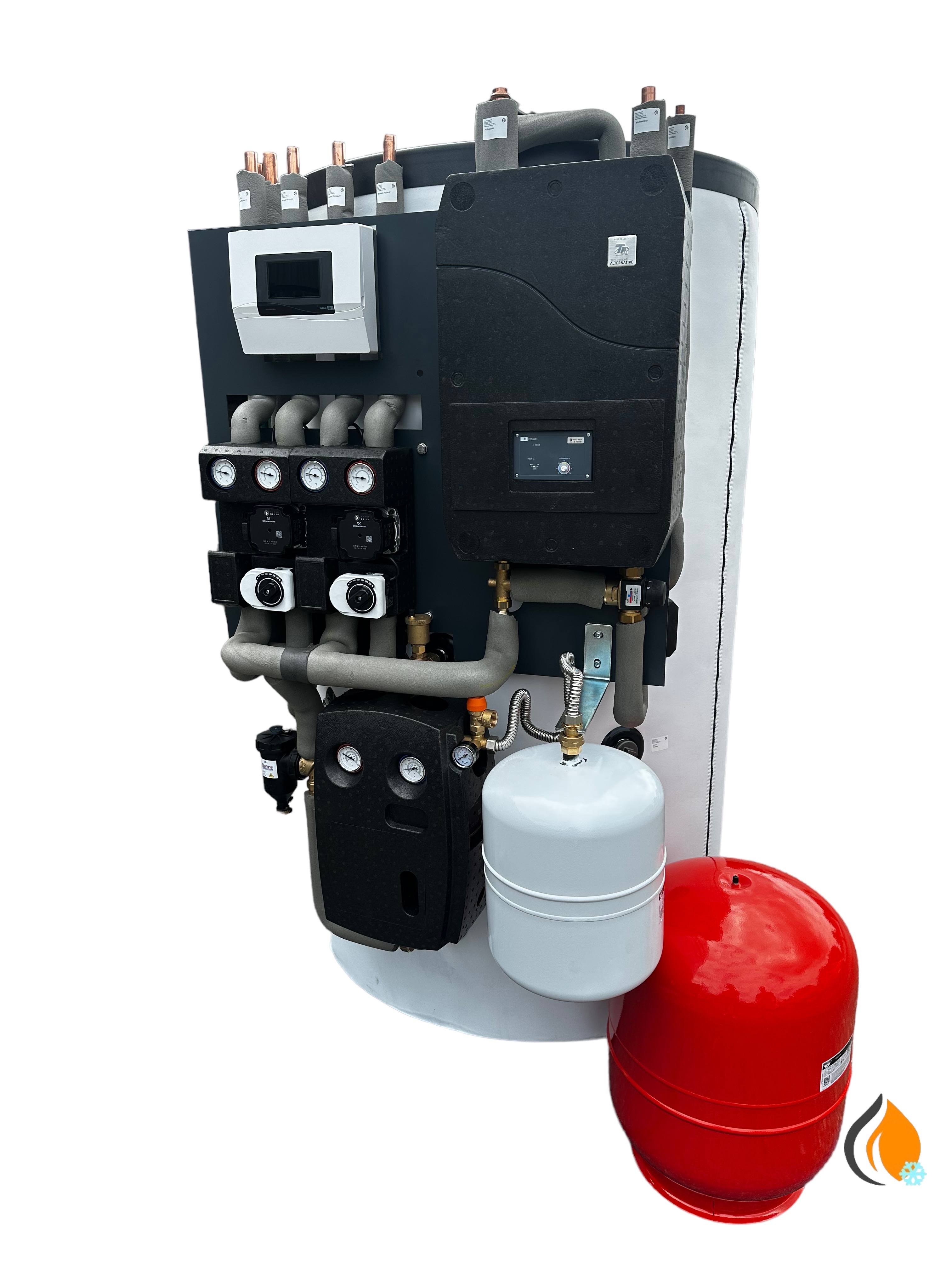

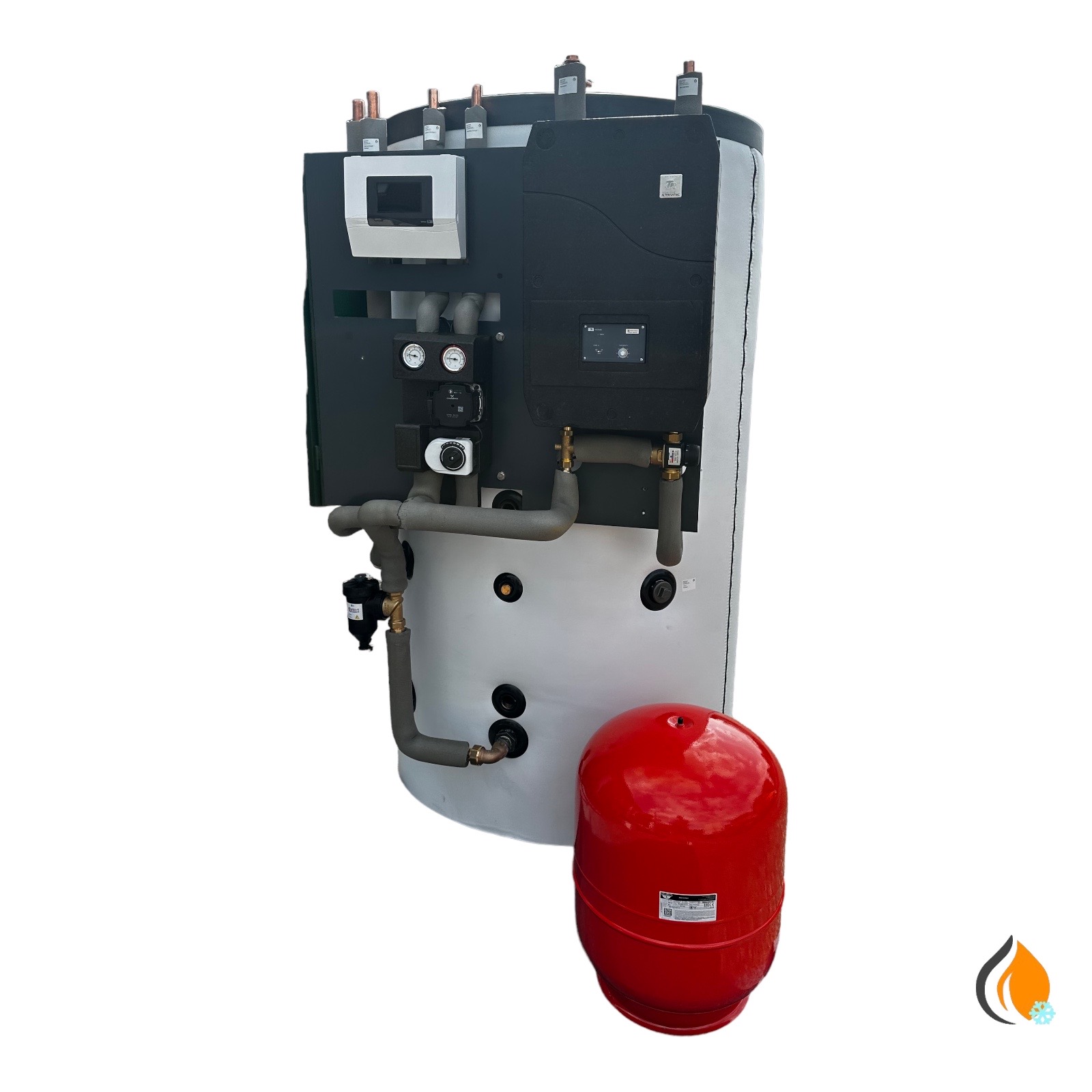

Der Systemspeicher kommt komplett ausgerüstet und vormontiert mit folgenden komponenten:

StemuPilot

Die StemuPilot ist eine der modernsten Heizungsregelungen, die zurzeit für die Gebäudebeheizung angeboten wird. Die übersichtlich angeordneten Bedienungsfelder auf dem großen Touchdisplay ermöglichen eine schnelle und exakte Bedinung, die Sie ebenso über Ihr Smartphone oder Tablet vornehmen können (Internetmodul erforderlich).

Mehrere, sehr sinnvolle Standardprogramme sind im Datenspeicher fest und unverlierbar hinterlegt, so dass sie bei Bedarf jederzeit wieder abgerufen werden können. Die Grundversion der StemuPilot regelt ein Wärmeabgabesystem, wie z. B. Ihre Heizkörper oder die Fußbodenheizung. Auch die Brauchwassererwärmung besitzt eigene Heizprogramme  und lässt sich unabhängig von den anderen Wärmeabgabesystemen regeln. Die Besonderheit der StemuPilot ist jedoch das Wärmespeichermanagement. Mit einer integrierten Solar- und Ansteuerungsfunktion eines Hauptwärmeerzeugers, sowie verschiedene Zusatz-Wärmeerzeuger, wie Holz, Wärmepumpe usw., werden alle Bedürfnisse der Wärmeverbraucher bzw. Wärmeabgabesysteme optimal mit Energie versorgt. Immer im Vordergrund bei der StemuPilot steht ein umweltfreundlicher und sparsamer Betrieb des gesamten Heizsystems. Mit der StemuPilot legen Sie, zusammen mit Ihrem Servicemitarbeiter, die Betriebsweise Ihrer Wärmeerzeuger fest.

Nicht zu vergessen sind die bewährten zusätzlich einstellbaren Funktionen, wie -Partyfunktion, -Schornsteinfeger-Servicetaste, -Fühler- und berechnete Soll-Wert-Abfrage, -Brauchwasserladefunktion (für die einmalige Speichererwärmung bei gesperrtem Zeitprogramm) sowie eine Betriebswahlfunktion mit den Einstellmöglichkeiten: - 24-Stunden-Tagesbetrieb oder abgesenkter Nachtbetrieb; Sommerbetrieb (nur Brauchwassererwärmung); Handbetrieb usw.

Weitere, für den Heizungsfachmann wichtige Einstellmöglichkeiten, befinden sich in den unteren Ebenen der Reglerstruktur. Ob automatische Heizkurvenoptimierung (nur mit Fernsteller oder Fernbedienung möglich), automatische SommerWinter-Umschaltung, Legionellen- oder Speicher-Vorrangschaltung, Bivalenzpunkt; dieStemuPilot nutzt alle in der Regelungstechnik bekannten Möglichkeiten, die eingesetzte Energie effizient einzusetzen.

Armaturenblock

Der Armaturenblock ist einer der wichtigsten Bausteine in den modernen Stemu-Systemheizungen. Mit den geringen Abmessungen und den vorbildlichen Mischeigenschaften, auch bei kleinen Wärmemengen, wird der Armaturenblock den neuen Anforderungen im Ein- bis Zweifamilienhaus-Bereich mehr als gerecht. Gerade bei der Wärmeanpassung werden durch die ständig geänderten Witterungs- und Bedürfnissanforderungen funktionell und qualitativ hochwertige Materialien benötigt.

Weitere Argumente wie z. B. Korrosionsbeständigkeit, Langlebigkeit und Montagefreundlichkeit sind Voraussetzung und waren unser Ziel bei der Entwicklung der Stemu-Armaturenblöcke. Als Bindeglied zwischen dem StemuStore-Wärmespeicher und dem Wärmeabgabesystem erfüllt der Armaturenblock alle diese Anforderungen und trägt dazu bei, den sparsamen Betrieb der gesamten Heizungsanlage zu gewährleisten. Der Armaturenblock ist eine aus speziellem Rotguss gefertigte Kompaktarmatur, welche Umwälzpumpe und Mischer in einem Gehäuse vereinigt. Der Drehschieber und Mischerdeckel ist aus Messing gefertigt und mit einer doppelten O-Ring-Abdichtung versehen. Der aufgesetzte Mischermotor ist sehr zuverlässig und hält den Mischer immer auf die gewünschte bzw. von der StemuPilot vorgegebenen Einstelltemperatur. Der Armaturenblock ist mit einer hocheffizienten Umwälzpumpe, die in der Energieeffizienzklasse A eingestuft ist, ausgestattet. Durch den Einsatz der äußerst sparsamen Umwälzpumpe kann der Stromverbrauch gegenüber einer herkömmlichen Umwälzpumpe um ca. 80% gesenkt werden. Die Pumpenelektronik wird über einen Drucksensor auf die zum Objekt bestens geeigneten Werte eingestellt. LED Anzeigen signalisieren den aktuellen Sparmodus. Die Leistungsaufnahme dieser Effizienzpumpe liegt zwischen 3 und 28 Watt. Weitere Besonderheiten sind der Permamentmagnetrotor, ein blockierstromfester Motor, die Anpassung der Pumpenleistung an den tatsächlichen Bedarf der Heizungsanlage und die selbstverständlich hochwertigen Materialien.

FRISTAR 3

In dem FRISTAR 3 Frischwassermodul wird durch optimale Abstimmung des Regelverhaltens mit der Hocheffizienzpumpe und dem Wärmetauscher eine perfekte Konstanthaltung der Auslauftemperatur unabhängig von Durchflussänderungen garantiert.

In der Frischwasserstation FRISTAR3 wird Trinkwasser im Durchflussprinzip energiesparend und hygienisch erwärmt. Wird Wasser gezapft, fördert die Pumpe im Primärkreis Speicherwasser aus dem StemuStore durch den hocheffizienten Plattenwärmetauscher. Auf der Sekundärseite des Wärmetauschers wird das durchströmende Trinkwasser auf die eingestellte Solltemperatur aufgeheizt. Das abgekühlte Speicherwasser wird in den unteren Bereich des StemuStores zurückgeführt. Die Drehzahlregelung der Primärkreispumpe erfolgt im StemuPilot auf Grund der Messwerte des Volumenstromsensors in der Warmwasserleitung und der Temperatursensoren in der Kaltwasserleitung. Die Pumpe wird durch PWM-Signale angesteuert. Die optimale Abstimmung des Regelverhaltens mit Pumpe, Ventil und Wärmetauscher garantiert perfekte Konstanthaltung der Auslauftemperatur."

Nachfülleinrichtung

Zum Be-und Nachfüllen von geschlossenen Heizungsanlagen

• Gehäuse aus entzinkungsbeständigem Messing
• Gemäß DIN EN 1717-2000
• Einbaulage: waagrecht mit Ablaufanschluss nach unten
• Mit Wärmedämmschale
• Betriebstemperatur: max 65°
• Ablaufanschluss: HT DN 40
• Anschlussgröße: DN 15 AG (1/2“)
• Die Nachfüllkombination vereinigt Systemtrenner Typ BA, Druckminderer und zwei Absperrkugelhähnen
• Flüssigkeitskategorie 4 (giftige, sehr giftige, krebserzeugende, radioaktive Stoffe)
• KTW/W270-Empfehlungen für Trinkwasser werden eingehalten
• Eingangsdruck :min. 2,0bar/ max. 10,0bar
• Ausgangsdruck: 1,5-4,0bar

Magnetit- und Schlammabscheider

• Entfernt magnetische und nichtmagnetische Schlammpartikel aus Heizungsanlagen

Sicherheitseinrichtungsset

• Ausdehnungsgefäß 80 Liter
• Kappenventil 1"

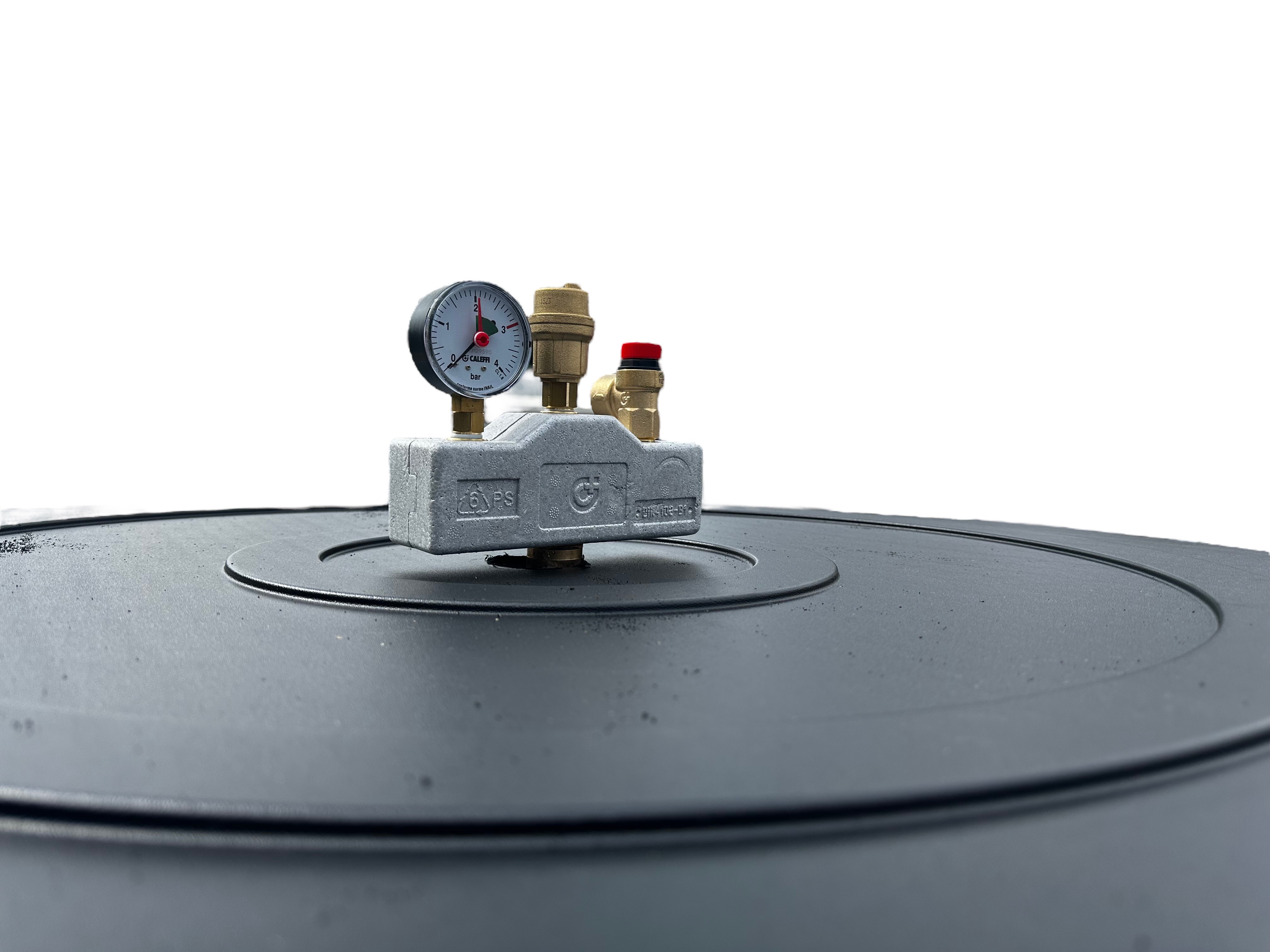

• Sicherheitsgruppe mit Schnellentlüfter
