- Artikel-Nr.: SM10396

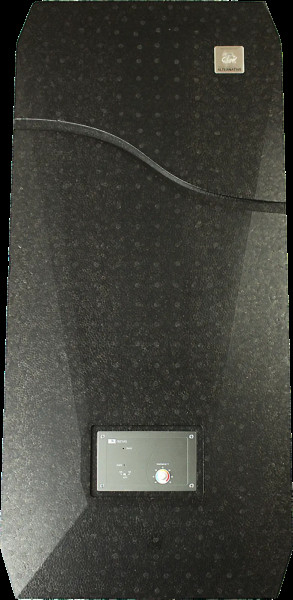

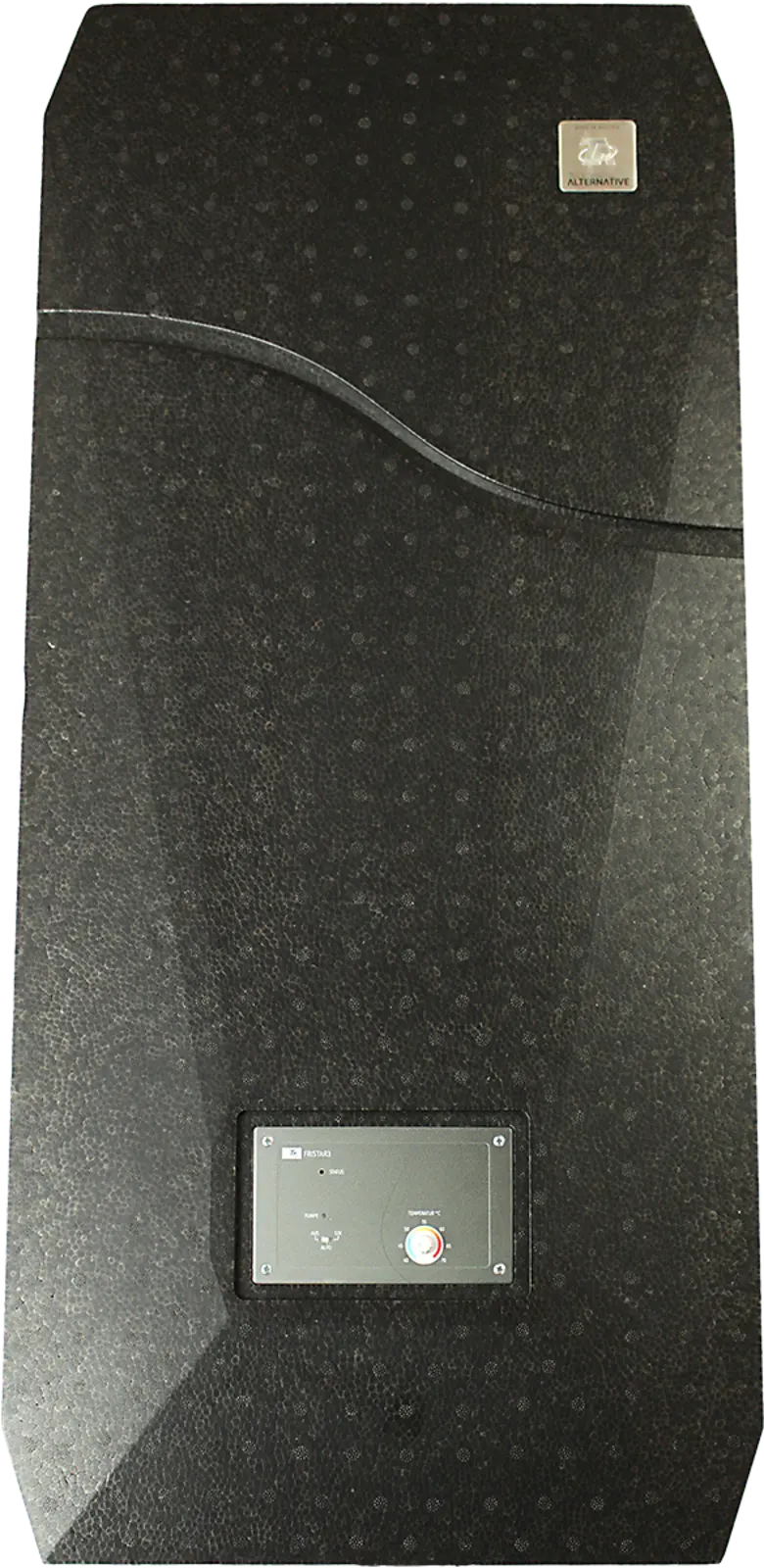

Frischwasserstation für niedrig Temperatursysteme
Für Systeme mit geringeren Vorlauftemperaturen wurde ein Wärmetauscher mit doppelter thermischer Länge integriert. Somit erreicht die FRISTAR3WP beim halben Temperaturunterschied zwischen Speichervorlauf und Warmwasser-Austritt (im Vergleich zur FRISTAR3) bereits die spezifizierte Zapfleistung von 30 Liter/Minute.

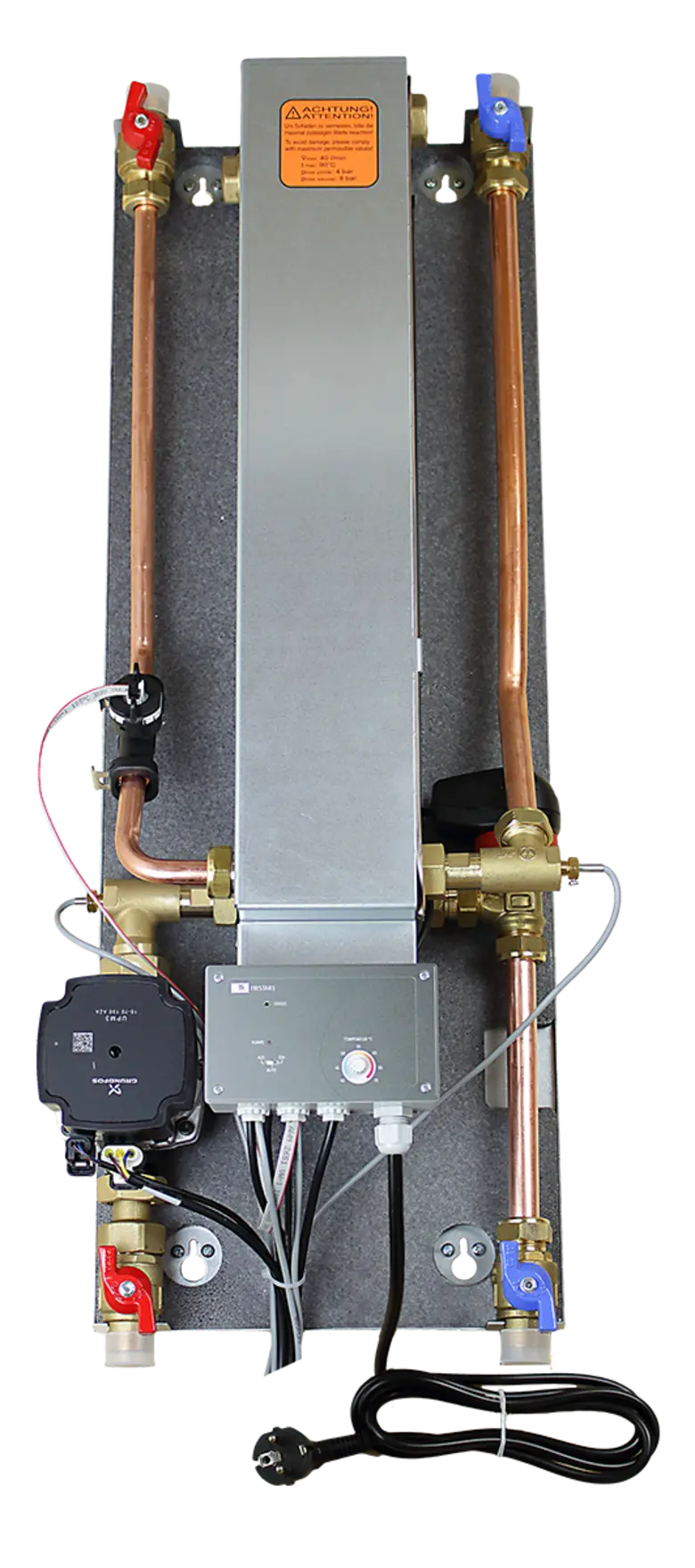

Funktionsweise
In der Frischwasserstation FRISTAR3 wird Trinkwasser im Durchflussprinzip energiesparend und hygienisch
erwärmt.
Wird Wasser gezapft, fördert die Pumpe im Primärkreis Speicherwasser aus einem Pufferspeicher
durch den Plattenwärmetauscher.
Auf der Sekundärseite des Wärmetauschers wird das durchströmende Trinkwasser auf die eingestellte
Solltemperatur aufgeheizt. Das abgekühlte Speicherwasser wird in den unteren Bereich des
Pufferspeichers zurückgeführt.
Die Drehzahlregelung der Primärkreispumpe erfolgt im FRISTAR3-Regler auf Grund der Messwerte
des Volumenstromsensors in der Warmwasserleitung (Volumenstrom VWW und Temperatur TWW)
und der Temperatursensoren in der Kaltwasserleitung (TKW) und im Primärvorlauf (TPri). Die Pumpe
wird durch PWM-Signale angesteuert. Die optimale Abstimmung des Regelverhaltens mit Pumpe,
Ventil und Wärmetauscher garantiert perfekte Konstanthaltung der Auslauftemperatur.
Der Regler hat einen Wärmemengenzähler integriert, wobei die Werte über die Datenleitung ausgelesen
werden können.
Spezifikationen
- einfache Bedienung und Montage
- keine ungewollten Zirkulationen möglich
- LED-Statusanzeigen
- integrierter Wärmemengen- und Wasserzähler
- Datenausgabe über DL-Bus
- Anschluss für Zirkulationspumpe im Pulsbetrieb
- Hocheffizienzpumpe
- Edelstahl-Plattenwärmetauscher, kupfergelötet
- vertauschbare Anschlüsse (links/rechts)
- 4 Absperrhähne
- Zapfleistung max. 30 l/min (55°C/ 45°C)
- Kaskadierung von mehreren Modulen möglich
Abmessungen: 366 x 810 x 160 mm
